Разъём АИС для лоцмана: согласовать назначение и место подключения
На судне обновляют аппаратуру АИС и мебель мостика. В составе оборудования упомянут лоцманский разъём, однако на плане его оставили возле блока в дальней части консоли. До заказа полезно связать назначение соединения с реальным рабочим местом лоцмана. Наличие принадлежности в коробке и готовая точка подключения на мостике — разные результаты работ.
Требование к месту подключения

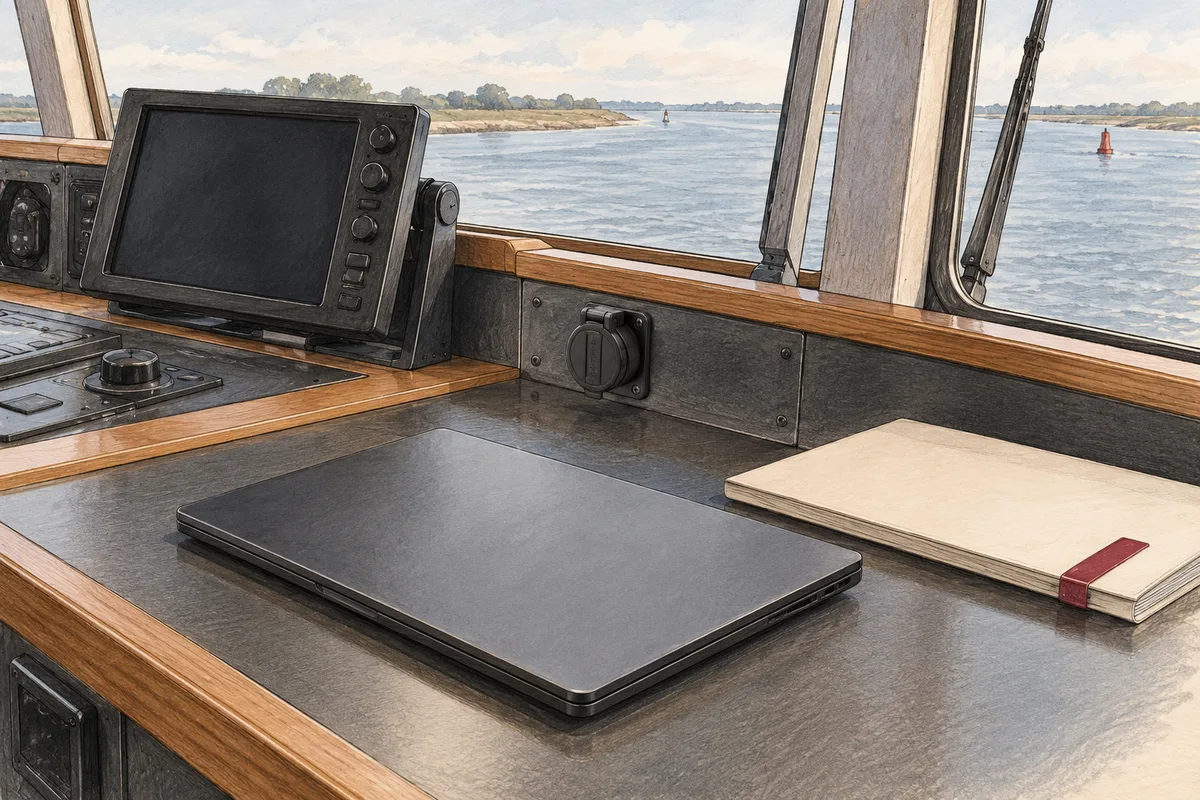

Пункт 3.4.9.4 части V Правил по оборудованию морских судов РС предусматривает разъём для соединения персонального компьютера лоцмана с аппаратурой АИС. Он должен находиться на ходовом мостике возле лоцманского рабочего места. Таким образом, в задаче есть и функциональная часть, и пространственная: нужно определить, что подключается и где находится соответствующая точка.
Часть V по 1.1.1 относится к самоходным судам без международных рейсов и предназначенному для них навигационному оборудованию. При расхождении с дополнительными указаниями Морской администрации флага применяются её указания согласно 1.1.3. Для конкретного судна сначала устанавливают применимые требования, затем согласуют состав и размещение оборудования.
Из одного внешнего вида гнезда нельзя установить его назначение. Обычный разъём компьютера, свободный порт дисплея или точка другого судового оборудования не становятся лоцманским подключением к АИС только из-за доступного расположения. В предложении следует назвать конкретное устройство и документ, который описывает соответствующую функцию.
Подготовить сведения о рабочем месте
Покажите место работы лоцмана относительно консолей и предполагаемую точку подключения. Полезно обозначить изменения мебели или планировки, выполняемые одновременно с заменой АИС. Если место остаётся прежним, это также стоит записать. Так исполнитель получит фактическую задачу по размещению, а не только требование поставить ещё одну принадлежность.
Отдельно перечислите сохраняемые элементы: корпус разъёма, линию к АИС, переходные устройства, если они предусмотрены существующей системой. Для каждого элемента укажите доступные обозначения и документацию. Неизвестное назначение старого кабеля лучше оставить вопросом обследования. Сохранение его физической целостности ещё не подтверждает состав и работоспособность сопряжения.
Например, после обновления консоли лоцманское место сместилось, а точка подключения осталась за новым шкафом. В ведомости необходимо отразить это изменение и согласовать фактическое место. Простое наличие разъёма на мостике не описывает его положение относительно рабочего места. Пункт не задаёт универсальную длину кабеля, которую можно подставить вместо оценки компоновки.
Пример NSR NSI-1000 и NPP100
В опубликованном руководстве NSR NSI-1000 редакции 20230118-09 принадлежность NPP100 обозначена как опциональный Pilot Plug; соединение рассмотрено в разделе 3.5.3.3. Это позволяет предметно обсудить состав комплекта. Для запроса доступна NSR NSI-1000 в групповом каталоге AlphaSolutions. Это каталог группы сайтов; письмо с данной страницы направляется в Radio4You.
Опциональное положение принадлежности в перечне изготовителя и требование к организации места на судне решают разные вопросы. В предложении нужно указать, какая именно принадлежность включена, какому исполнению АИС она соответствует и что входит в работы по её размещению. Сама запись названия NPP100 не подтверждает готовое сопряжение с произвольным компьютером или переходником.
Зафиксировать результат установки
Ведомость результата должна связывать функцию, обозначение устройства и фактическое место. В ней полезно отдельно отметить границу между поставкой и монтажом. Если оборудование поставляется без работ на судне, укажите, кто будет определять и проверять окончательную точку подключения. Это позволит оценить предложение по полному объёму требуемого результата.
Способ проверки определяют по документации конкретного исполнения и согласованной программе. Данный разбор не задаёт распиновку, настройки интерфейса или способ подключения неизвестного переходника. В итоговой записи следует сохранить состав участвовавшего оборудования и документы, по которым подтверждена функция. Одновременно стоит проверить, что фактическое положение разъёма соответствует принятой компоновке рабочего места.
Подготовить запрос
Запросить NSI-1000 с лоцманским подключением у рабочего места. Укажите расположение рабочего места, сохраняемые элементы, предполагаемое исполнение АИС и доступные документы. Попросите отдельно назвать принадлежность, работы по размещению и способ проверки функции. Контакты для ответа дописываются в почтовой программе.
Источники: РС, часть V Правил по оборудованию морских судов, версия 01.01.2026, пункты 1.1.1, 1.1.3, 3.4.9.4; NSR, NSI-1000, руководство 20230118-09, разделы 1.6 и 3.5.3.3. Официальная карточка РС проверена 26.10.2026. Состав и исполнение подтверждаются в предложении.
