Датчик эхолота: учесть малую осадку и соседние излучатели
Навигационный эхолот выбирают по дисплею и диапазону измерения, но результат установки зависит и от места датчика. При переоборудовании судна полезно заранее собрать сведения об осадке, качке, вибрации и окружающей части корпуса. Эти данные нужны до окончательного выбора исполнения и решения о сохранении старого места, особенно если рядом появилось другое подводное оборудование.
Какие условия задаёт РС
Пункт 3.4.4.2 части V Правил по оборудованию морских судов РС связывает место датчиков эхолота с малой вибрацией. Их удаление от бортов и оконечностей должно исключать обнажение при качке; учитывать требуется и наименьшую осадку. Таким образом, положение датчика следует оценивать для эксплуатационных условий судна, а не только для его стоянки с полной загрузкой.
Пункт 3.4.4.3 отдельно рассматривает соседство с другими приборами. Рядом не должно быть одновременно работающих ультразвуковых излучающих устройств, выступов корпуса, приёмных и отливных отверстий и подобных элементов, способных создавать помехи. Для подготовки решения нужно знать окружающее оборудование и конструкцию. По одной фотографии нового датчика такую оценку выполнить нельзя.
Область части V по 1.1.1 — самоходные суда, не выполняющие международные рейсы, и предназначенное для них навигационное оборудование. Дополнительные указания Морской администрации флага имеют приоритет при расхождении с Правилами согласно 1.1.3. Применимые требования и объём работ по конкретному судну устанавливают до согласования места.
Какие сведения передать исполнителю
Укажите предполагаемое положение датчика на данных по корпусу и доступные сведения о минимальной осадке. Отметьте режимы, для которых рассматривается установка. Полезно показать существующее место и изменения, произошедшие после его выбора. Если нужных сведений нет, их получение следует включить в обследование, а не заменять предположением об обычной загрузке.
Рядом с точкой установки перечислите другие подводные приборы и режимы их работы. Важно установить, какие ультразвуковые устройства могут действовать одновременно. Отдельно обозначьте выступы, отверстия и другие элементы корпуса в рассматриваемой зоне. Такое описание позволяет исполнителю оценивать всю обстановку, а не выбирать место только по наличию свободной площади.
Например, прежний эхолот заменяют после установки нового оборудования в носовой части. Даже при сохранении старого отверстия нужно установить, изменилось ли его окружение и условия работы. Другой пример — судно стало эксплуатироваться с меньшей осадкой. Прежний результат при полной загрузке не описывает автоматически условия новой эксплуатации.
Пример с NSR NED-3010

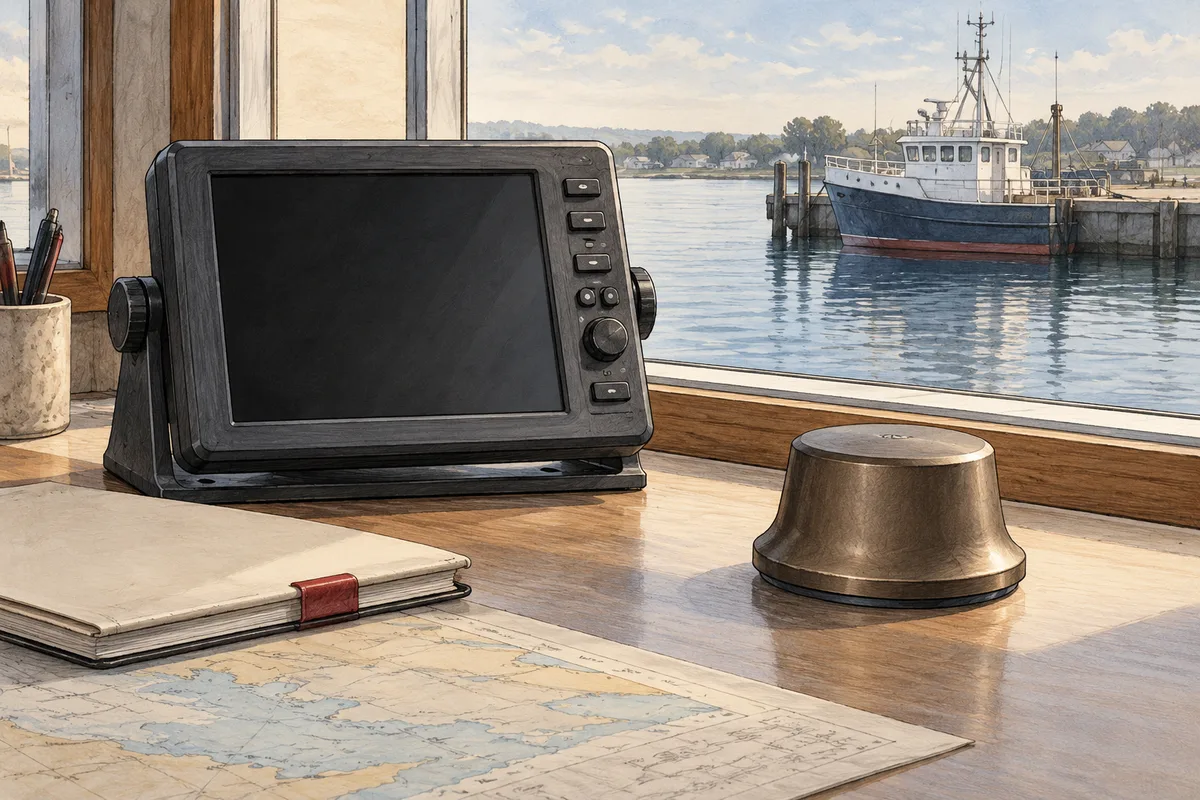

Изготовитель представляет NED-3010 как навигационный эхолот и отдельно описывает дисплей и датчик. Это реальная роль оборудования, соответствующая рассматриваемой задаче. Для предметного запроса доступна NSR NED-3010 в групповом каталоге AlphaSolutions. Это каталог группы сайтов; запрос с данной страницы адресуется Radio4You. Точное исполнение датчика и состав комплекта определяются в предложении.
Характеристики семейства не подтверждают совместимость нового аппарата с любым ранее установленным датчиком. Если предполагается сохранить часть системы, перечислите её обозначения и документы. Аналогично наличие в предложении нового датчика не означает, что уже выбранное место удовлетворяет условиям рассматриваемых пунктов. Подбор оборудования и оценку места нужно связать в одной ведомости результата.
Согласовать границу проекта и поставки
Полезно отдельно назвать поставку прибора, оценку сохраняемых элементов, разработку решения по размещению и работы на корпусе, если они предусмотрены. Для каждого этапа должно быть понятно, кто получает исходные сведения и каким документом фиксируется результат. Данная статья не задаёт форму отверстия, способ крепления или порядок самостоятельного монтажа датчика.
При сдаче укажите фактическое исполнение оборудования, место и условия, для которых подтверждена работа. Способ проверки должен быть определён по документации и согласованной программе. Если часть эксплуатационных условий ещё не рассмотрена, её следует оставить отдельным вопросом. Это позволяет избежать общего заключения по результату, полученному только при одном состоянии судна.
Подготовить запрос
Запросить NED-3010 с оценкой места датчика эхолота. Укажите минимальную осадку, существующее и предлагаемое место, соседние устройства и элементы корпуса, сохраняемый датчик и документы на него. Попросите разделить состав поставки и работы по установке. Контакты для ответа добавляются в почтовой программе.
Источники: РС, часть V Правил по оборудованию морских судов, версия 01.01.2026, пункты 1.1.1, 1.1.3, 3.4.4.2–3.4.4.3; NSR, NED-3010. Официальная карточка РС проверена 26.10.2026. Применимость, исполнение и состав работ подтверждаются для конкретного судна.
