После окраски корпуса: защитить рабочую поверхность эхолота

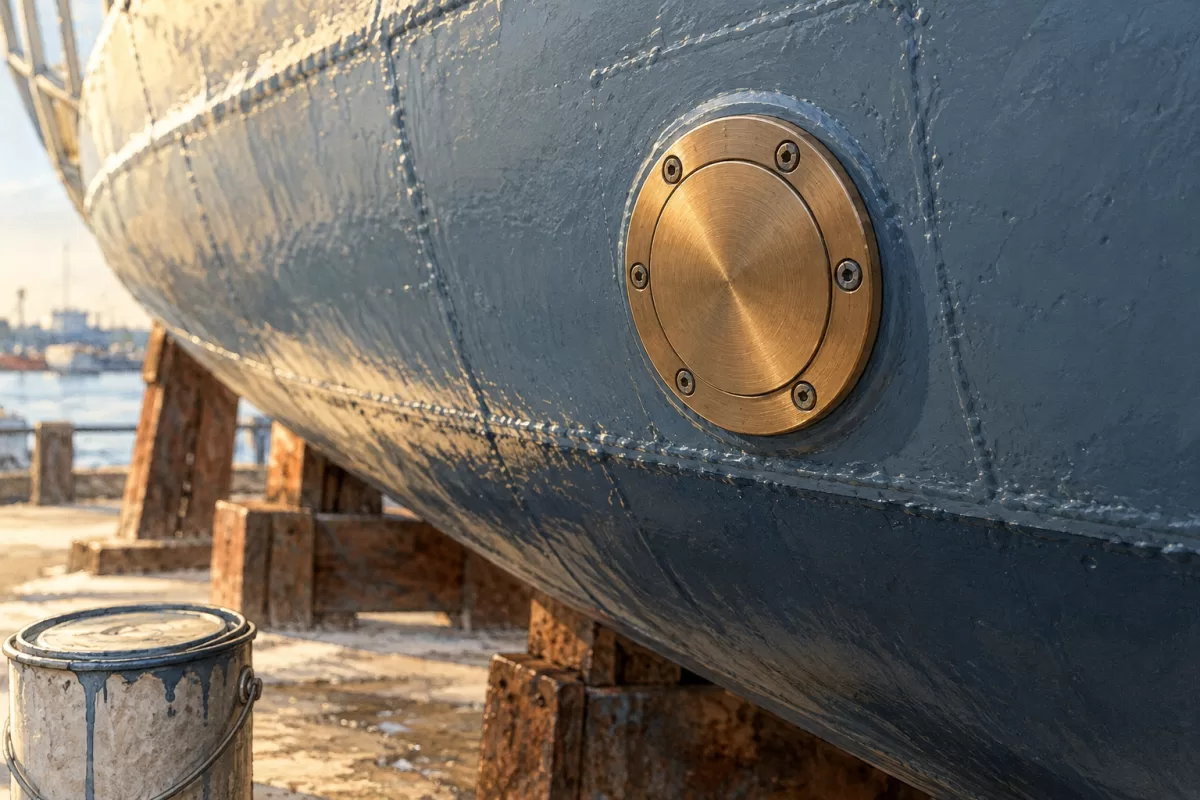

После доковых работ корпус окрашен, а участок вокруг датчика эхолота выглядит аккуратно и однородно. Это не позволяет судить, сохранено ли требуемое состояние излучающей поверхности и учтена ли коррозия корпуса в месте установки. Для подготовки работ эти вопросы нужно выделить отдельно от общей ведомости окраски.
Рассматриваемую систему можно обозначить как NSR NED-3010 на сайте нашей группы mope-peka.ru. Изготовитель описывает NED-3010 как судовой навигационный эхолот с индикатором и преобразователями. Общее назначение модели не определяет разрешённые покрытия, обработку и материалы конкретного датчика.
Какой участок нельзя закрашивать
По 3.4.4.12 части V Правил по оборудованию морских судов РС излучающая поверхность датчика не должна закрашиваться или подвергаться механическим воздействиям, включая удары и жёсткое трение. Важно сохранить предмет этого требования — излучающую поверхность. Оно не равнозначно запрету окраски всего корпуса судна вокруг установки.
В задании полезно показать, как обозначена эта поверхность на документах конкретного исполнения и как её учитывают в составе работ. Разбор не рекомендует самостоятельно удалять покрытие растворителем, скребком либо абразивом: из указанного пункта не следует допустимость таких способов.
Если поверхность уже оказалась покрыта, необходимо зафиксировать состояние и получить относящееся к исполнению решение. Сам факт восстановления показаний после вмешательства не подтверждает отсутствие повреждения. Также нельзя считать, что любое заводское исполнение или внешне похожая защитная деталь имеет одинаковые требования к обслуживанию.
Коррозия корпуса — самостоятельное условие
Пункт 3.4.4.4 требует мер, предотвращающих образование коррозии на корпусе судна в результате установки датчиков. Он относится к результату установки и не задаёт здесь универсальную систему материалов, защитного покрытия или электрического соединения.
Поэтому запрет закрашивать излучающую поверхность и меры против коррозии следует согласовать вместе, не подменяя одно другим. Исполнитель должен располагать данными о корпусе, датчике и существующем узле. Нельзя автоматически назначать дополнительную перемычку, изолирующую прокладку или состав покрытия только по общей статье.
| Что зафиксировать | Зачем это нужно |
|---|---|
| Исполнение датчика | Найти относящиеся к нему условия обслуживания |
| Излучающая поверхность | Однозначно выделить участок действия 3.4.4.12 |
| Состояние после работ | Отделить наблюдаемые факты от предполагаемого повреждения |
| Узел в корпусе | Рассмотреть меры против коррозии по 3.4.4.4 |
Разделить осмотр и восстановление
Например, подрядчик отвечает за общую окраску, а работоспособность эхолота проверяет другая организация. Ведомость должна указывать, кто фиксирует состояние датчика и кому передают обнаруженные отклонения. Иначе обе стороны могут считать этот участок работой другого исполнителя.
В другом случае датчик заменяют одновременно с окраской корпуса. Тогда нужны обозначения нового исполнения, документы на узел и согласованный результат корпусных работ. Подбор нового индикатора сам по себе не определяет способ защиты установленного преобразователя.
В запросе укажите состояние, точные обозначения и границы требуемых работ: обследование, получение решения по исполнению, необходимые работы и предусмотренную проверку. Фото помогает описать исходное состояние, но не заменяет документацию и не устанавливает способ устранения дефекта.
Применимость и источники
Часть V РС по 1.1.1 распространяется на самоходные суда без международных рейсов и предназначенное для них навигационное оборудование. Дополнительные указания Морской администрации флага учитывают по 1.1.3. Применимую редакцию и объём работ определяют для конкретного судна.
Основание: РС, часть V, версия 01.01.2026, 3.4.4.4 и 3.4.4.12. Авторский черновик подготовлен 27 октября 2026 года, время Астаны.
Сведения изготовителя: NED-3010.
