Индикатор РЛС: место, освещение и отдельный пульт
В проекте нового мостика индикатор радара занимает свободное место перед рабочим постом. Для согласования этой компоновки нужно рассмотреть обзор вперёд, условия изображения и органы управления. Проверка только диагонали и габаритов дисплея не описывает весь результат установки.
Где располагается основной индикатор

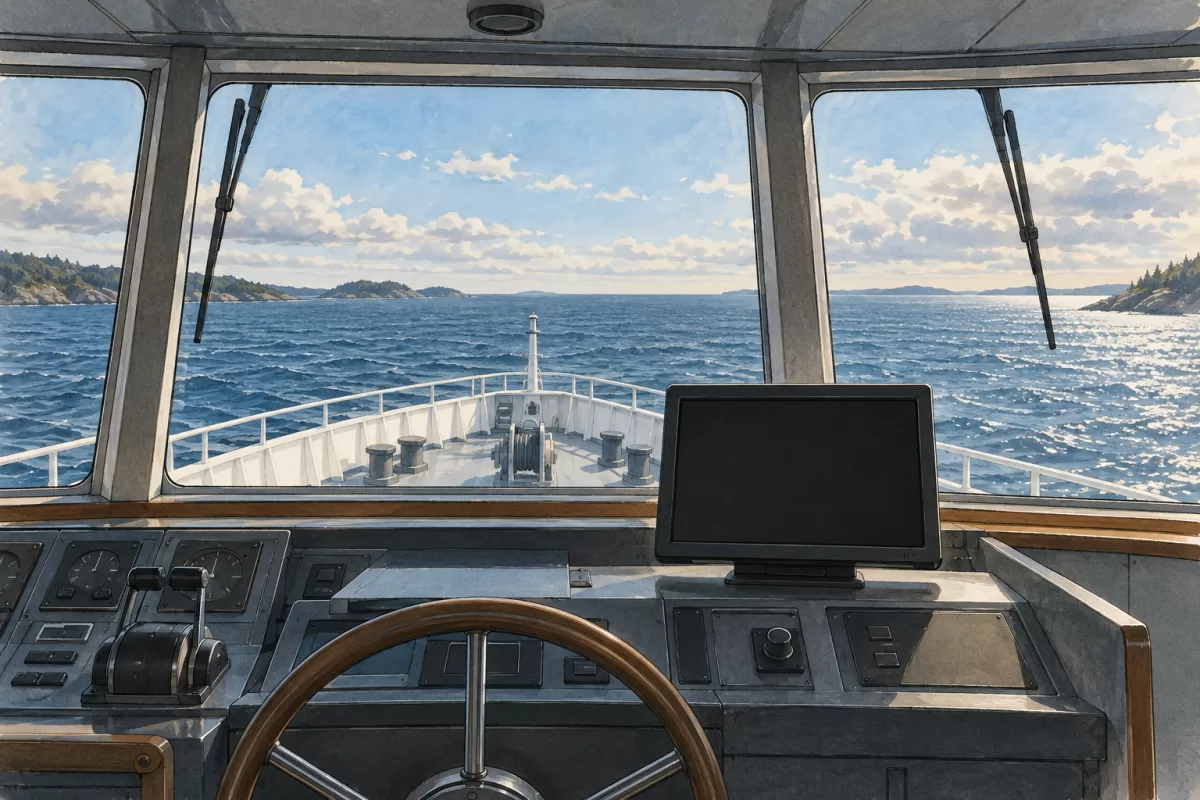

По 3.4.6.1 части V Правил по оборудованию морских судов РС основной индикатор РЛС устанавливают вблизи носовой переборки мостика. Его положение не должно препятствовать визуальному наблюдению навигационной обстановки впереди по курсу, а изображение не должно ухудшаться при любых условиях освещённости.
Условия следует сохранять вместе. Удобная близость к оператору не подтверждает отсутствие препятствия для наблюдения вперёд. Аналогично достаточный обзор при выключенном экране не описывает качество изображения при фактическом освещении.
Разбор не задаёт универсальную высоту дисплея, яркость в числах или размеры солнцезащитного элемента. Эти параметры рассматривают для конкретной аппаратуры, рабочего места и проектного решения. Самостоятельная установка непрозрачного кожуха по общему совету не является подтверждением выполненного требования.
Дополнительный индикатор: сохранить характер рекомендации
Если на судне предусмотрен дополнительный индикатор, тот же пункт рекомендует устанавливать его вблизи места навигационной прокладки. Условие наличия дополнительного индикатора и рекомендательный характер положения нужно сохранить. Из этой фразы нельзя получить обязательное наличие второго радара или дополнительного дисплея на любом судне.
В исходных данных следует отдельно обозначить основной и дополнительный индикаторы и фактическое место прокладки. Общее число экранов на консоли не определяет их роль в системе РЛС.
Что меняет отдельная панель управления
Если панель управления РЛС выполнена отдельным устройством, 3.4.6.1 требует обеспечить функционирование органов управления со всех рабочих постов, где имеются средства отображения радиолокационной информации. Это условие относится к указанной конфигурации.
Пункт не предписывает здесь одинаковое количество физических панелей для всех установок. Конкретное решение по управлению и сопряжению определяют по документации и проекту. Наличие разъёма либо сетевой линии не подтверждает само по себе выполнение функции со всех соответствующих постов.
| Часть проекта | Какие сведения показать |
|---|---|
| Основной индикатор | Положение относительно носовой переборки и обзора вперёд |
| Освещение | Рассматриваемые условия и относящиеся к исполнению документы |
| Дополнительный индикатор, если предусмотрен | Назначение и связь с местом прокладки |
| Отдельная панель управления, если имеется | Все рабочие посты с радиолокационным отображением |
Например, дополнительный экран размещают на новом посту, сохраняя единственную отдельную панель на прежней консоли. До закрытия работ нужно установить, как выполнено условие по управлению. Другой случай — меняют экран на более высокий: требуется рассмотреть итоговый обзор навигационной обстановки и условия изображения.
В запросе разделите поставляемые блоки, сохраняемые средства отображения, проект компоновки и сопряжение. Попросите связать каждое рабочее место с конкретными функциями и документами. Ведомость должна описывать итоговую систему, а не только перечень новых дисплеев.
Применимость и источники
Часть V РС по 1.1.1 распространяется на самоходные суда без международных рейсов и предназначенное для них навигационное оборудование. Указания Морской администрации флага учитывают по 1.1.3. Применимую редакцию устанавливают отдельно.
Основание: РС, часть V, версия 01.01.2026, полный пункт 3.4.6.1. Авторский черновик подготовлен 27 октября 2026 года, время Астаны.
