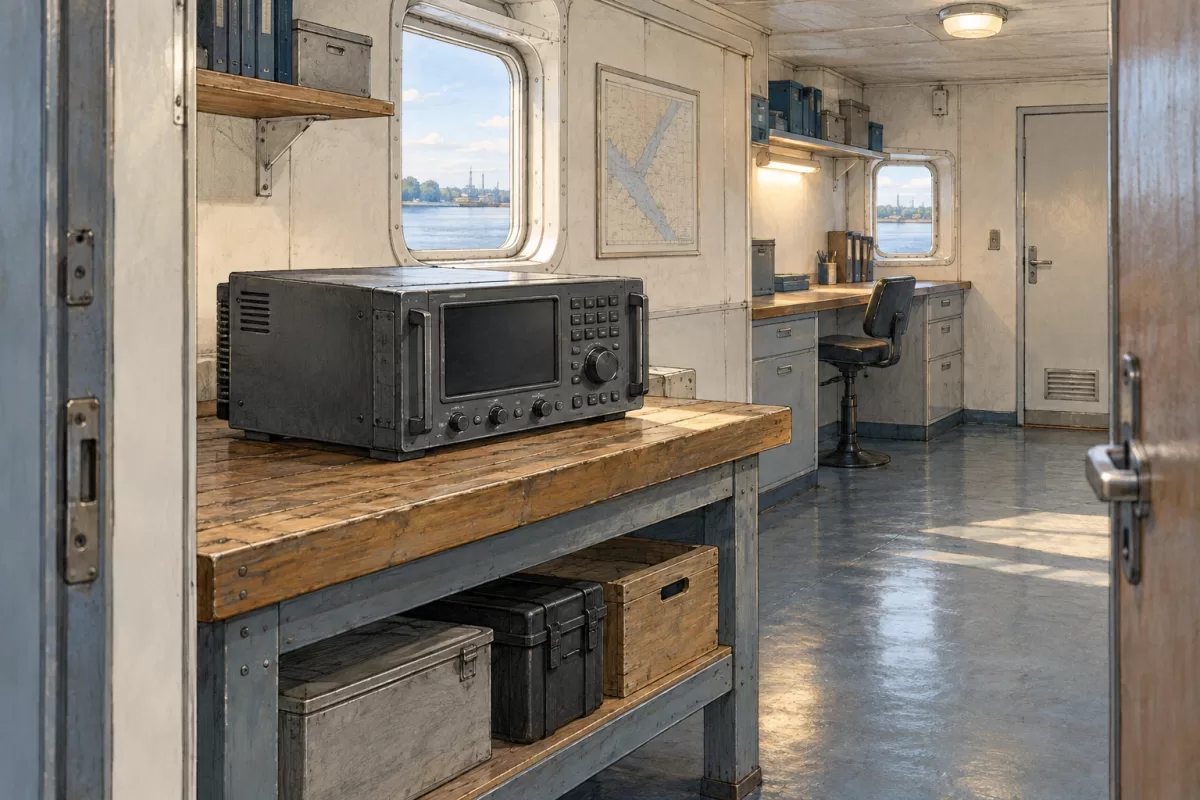

Радиоблок в аппаратной: оставить доступ для демонтажа
Новый приёмопередатчик помещается в существующий шкаф по ширине и высоте, но после его установки разъёмы оказываются за несъёмной панелью. Другой вариант — блок можно осмотреть, однако вынуть его без разборки соседнего оборудования нельзя. При подготовке замены полезно отдельно рассматривать доступ для осмотра, обслуживания и демонтажа.
В качестве обсуждаемой радиосистемы можно назвать NSR NHR-1500 в каталоге нашей группы AlphaSolutions. Изготовитель описывает её как судовую ПВ/КВ-систему ГМССБ с отдельными ролями блока управления, приёмопередатчика и антенного тюнера. Такое разделение помогает перечислить рассматриваемые части, но не определяет зазоры и порядок снятия конкретного исполнения.
Что требует размещение в аппаратной
Пункт 4.3.22 части VII ПКПС РКО предусматривает размещение радиооборудования в аппаратной с доступом для осмотра, обслуживания и демонтажа при замене. Проверка одного габаритного прямоугольника в шкафу охватывает только часть задачи. Нужно понимать, какие стороны блока, соединения и крепления должны оставаться доступными в установленном состоянии.
Из пункта не следуют одинаковые свободные расстояния для всех аппаратов. Значения и особенности доступа уточняют по технической документации выбранного исполнения и проекту. Статья не задаёт порядок отключения линий, подъёма тяжёлого блока или разборки действующего радиопоста.
Общее требование 4.1.2 также связывает установку с лёгким и быстрым доступом для проверки, обслуживания и ремонта на борту. Одновременно оборудование должно быть прочно закреплено и не перемещаться при эксплуатационных крене, дифференте, толчках и тряске. Удобство снятия и надёжность закрепления рассматривают вместе.
Какой план нужен вместо одного размера шкафа
| Исходные сведения | Что они позволяют рассмотреть |
|---|---|
| Вид шкафа с окружающим оборудованием | Фактический доступ к сторонам блока |
| Документы выбранного исполнения | Места соединений, крепления и требования к обслуживанию |
| Предполагаемый путь снятия | Возможность демонтажа при замене |
| Сохраняемые элементы | Что ограничивает установку и какие вопросы остаются открытыми |
Например, более глубокий блок сохраняет размеры передней панели, но занимает место кабельного подключения за ней. В предложении нужно установить, как решается доступ к соединениям. Другой пример — новый кронштейн закреплён надёжно, но рядом появилась несъёмная конструкция, перекрывающая путь снятия. Проверка должна касаться итоговой компоновки.
Аппаратная по 4.3.21 предназначена для радиооборудования с дистанционным управлением и имеет собственные требования к помещению, рабочему столу и оснащению. Наличие свободного шкафа в произвольной кладовой не определяет автоматически такое назначение помещения. Применимость всей совокупности условий устанавливают по проекту.
Что зафиксировать в результате
Разделите поставку блока, кронштейны, изменение шкафа и работы с сохраняемыми линиями. Для каждого элемента назовите документы и ожидаемый результат. Если часть доступа зависит от будущей переделки соседнего оборудования, её следует оставить явно обозначенным условием согласования.
Ведомость должна показывать фактическое исполнение, компоновку и подтверждённые условия доступа. Общая запись «помещается в шкаф» не описывает результат обслуживания и последующей замены.
Применимость и источники
Область части VII РКО задают 1.1.1–1.1.5: внутреннее и смешанное плавание, оборудование судов с классом РКО, применимая редакция для судна и изделия в эксплуатации и дополнительные указания Администрации.
Основание: официальная часть VII РКО, 4.1.2, 4.3.21–4.3.22; редакция №29-п с учётом извещения №70-п. Авторский черновик подготовлен 27 октября 2026 года, время Астаны.
